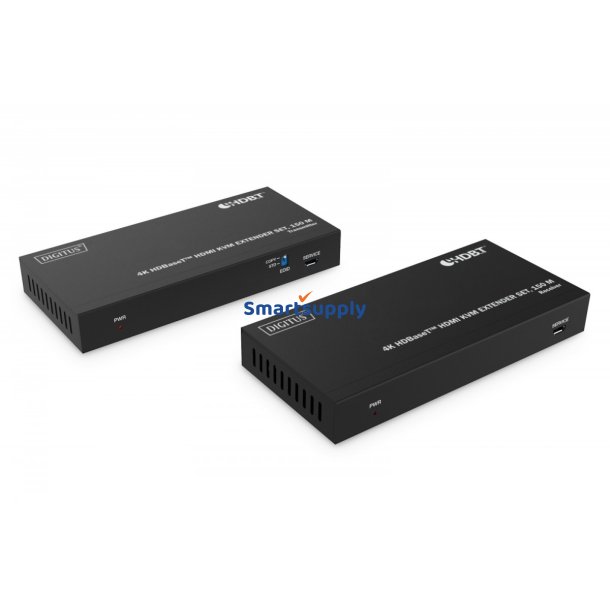

HDMI extender DS-55522

HDBaseT HDMI KVM extender-sættet muliggør transmission af ukomprimerede, højopløselige audio/video-signaler over lange afstande via et CAT6A-netværkskabel (eller højere specifikation netværkskabel). Den maksimale transmissions rækkevidde er 150 m. Takket være PoC-teknologi behøver kun én modul at være tilsluttet strømforsyningen via en ekstern strømforsyning. Modtagerenheden er udstyret med to USB-porte (1.1) til tilslutning af mus og tastatur, hvilket muliggør bekvem kontrol af signalkilden på output-skærmen/displayet. Bi-retning infrarød (IR) signaloverførsel er også en del af omfanget af denne løsning.

• HDBaseT 1.0 support over CAT6A/7/8 kabel op til 100m
• Transmission rækkevidde - Full HD (1080p / 60 Hz): 150 m (maks.)
• Transmission rækkevidde - UHD (4K / 60 Hz): 120 m (maks.)
• 4K 2K/60Hz support (4:4:4)
• Video gennemstrømning: 18 Gbps
• EDID support (2 tilstande) - 1: kopi - modtager med HDMI output / 2: standard - 1080p, 2 kanaler
• To-vejs infrarød (IR) signaloverførsel
• Det er muligt at tilslutte en mus og tastatur til modtagerenheden (2x USB 1.1) for bekvem kontrol af signalkilden fra output-displayet
• PoC (Power over Cable) kun én modul kræver en ekstern strømforsyning
• Metalhus
• Velegnet til vægmontering

• (1 modul): L 6.5 x B 14 x H 1.8 cm
• Vægt (1 modul): 246 g

• 1 x transmitter modul
• 1 x modtager modul
• 1 x IR transmitter kabel (1.5m)
• 1 x IR modtager kabel (1.5m)
• 1 x strømforsyningsadapter (DC 24V/1A, 1.15m)
• 1 x USB tilslutningskabel (1.5m)
• 1 x monteringsmaterialer
• 1 x Brugsanvisning

• Transmitter modul stik:
• 1 x HDMI indgang (4K / 60 Hz) forbindelse til signalkilden
• 1 x RJ45 udgang (HDBaseT) CAT kabel forbindelse til transmission
• 1 x IR indgang til modtagelse af signaler fra fjernbetjeningen
• 1 x IR udgang til kontrol af kildeenheden
• 1 x USB-B (1.1) port - forbindelse til computeren (signalkilde) for at bruge KVM-funktionen
• 1 x strømforsyningsindgang (DC 24 V / 1 A), skrueforbindelse til ekstern strømforsyning
• 1 x micro USB indgang - service/opdatering af firmware
• 1 x EDID kontakt
• Modtager modul stik:
• 1 x HDMI ud (4K/60Hz) stik til output enhed
• 1 x RJ45 indgang - tilslutning af et CAT kabel til transmission
• 1 x IR indgang til modtagelse af signaler fra fjernbetjeningen
• 1 x IR udgang til kontrol af kildeenheden
• 2 x USB-A port (1.1) - til tilslutning af mus og tastatur
• 1 x strømforsyningsindgang (DC 24 V / 1 A), skrueforbindelse til ekstern strømforsyning
• 1 x micro USB indgang - service/opdatering af firmware
• HDMI 2.0b / HDCP 2.2
• USB 1.1
• HDR, HDR10, HDR10+, DolbyVision, HLG
• Overspændingsbeskyttelse (ESD)
• Driftstemperatur: 0-40°
• Strømforbrug: ca. 10 W
