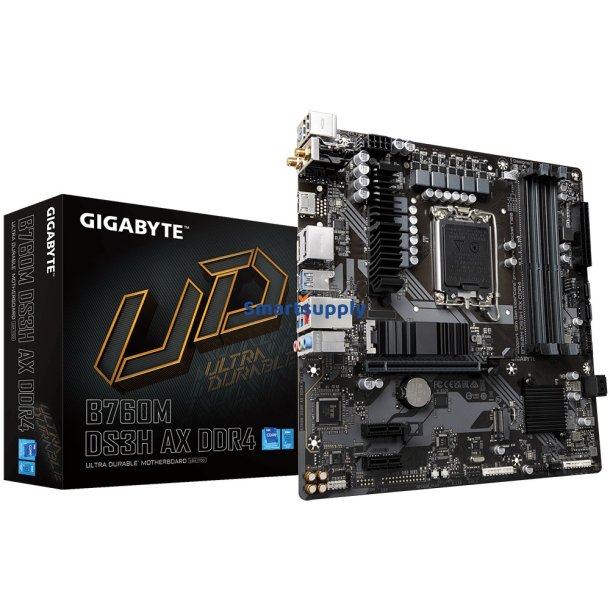

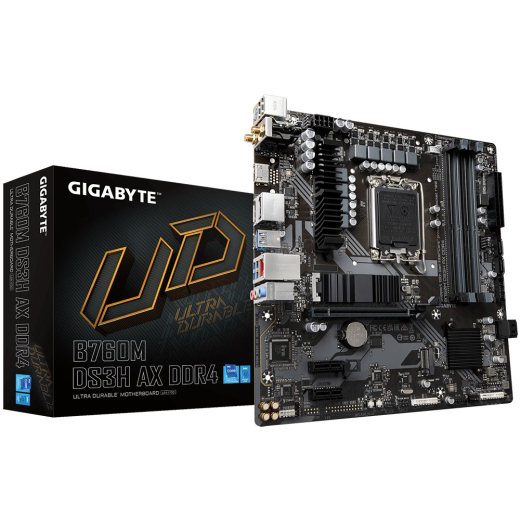

B760M DS3H AX DDR4 s1700 4DDR4 HDMI mATX

• Intel Socket LGA 1700: Understøttelse af 13. og 12. generations processorer
• Uovertruffen ydeevne: Hybrid 6+2+1-fase digital VRM-løsning
• Dobbeltkanals DDR4-hukommelse: 4*DIMM Understøttelse af XMP-hukommelsesmoduler
• Næste generations lager: 2 PCIe 4.0 x4 M.2
• M.2 Thermal Shield: For at sikre ydeevnen af din M.2 SSD
• EZ-Latch: PCIe 4.0x16 slot med Quick Release design
• Hurtige netværk: 2.5 GbE LAN og Wi-Fi 6E 802.11ax
• Forbedret tilslutning: Bageste USB-C 10Gbps, DP, HDMI
• Smart Fan 6: inkluderer flere temperaturfølere, hybridfanstik med FAN STOP-funktion
• Q-Flash Plus: BIOS-opdatering uden at installere CPU, hukommelse og grafikkort

B760M DS3H AX DDR4

Intel B760 Express Chipset

• CPU
  1 x PCI Express x16 slot, der understøtter PCIe 4.0 og kører på x16
• Chipset
  2 x PCI Express x1 slots, der understøtter PCIe 3.0 og kører på x1
• CPU
  1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)
• Chipset
  1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB)
  4 x SATA 6Gb/s connector
  RAID 0, RAID 1, RAID 5, og RAID 10 understøttelse for SATA-lagringsenheder

Integreret grafisk processor - understøttelse af Intel HD-grafik

• 1 x HDMI-port, der understøtter en maksimal opløsning på 4096x2160 ved 60 Hz
• * Understøttelse af HDMI 2.0 og HDCP 2.3 versioner.
• 1 x DisplayPort, der understøtter en maksimal opløsning på 4096x2304 ved 60 Hz
• * Understøttelse af DisplayPort 1.2 og HDCP 2.3.
• 1 x DisplayPort, der understøtter en maksimal opløsning på 4096x2304 ved 60 Hz
• * Understøttelse af DisplayPort version 1.2.

(Grafiske specifikationer kan variere afhængigt af processorens understøttelse.)

Understøtter maksimalt tredobbelt display samtidig

• Realtek lydkodek
• Understøttelse af højopløsningslyd
• Antal lydkanaler 2/4/5.1/7.1
• * Funktionaliteten af lydstikket kan ændres via lydsoftware. For at konfigurere 7.1-kanalslyd, gå til din lydsoftware for at opsætte lyden.
• Understøttelse af S/PDIF-output

• Realtek 2.5GbE LAN-chip (2.5 Gbps/1 Gbps/100 Mbps)

AMD Wi-Fi 6E RZ608 (MT7921K) (Til PCB rev. 1.0)

• WIFI a, b, g, n, ac, ax, der understøtter 2.4/5/6 GHz bærerfrekvensbånd
• BLUETOOTH 5.2
• Understøttelse af 11ax 80MHz trådløs standard og op til 1.2 Gbps datahastighed

Intel Wi-Fi 6E AX210 (Til PCB rev. 1.1)

• WIFI a, b, g, n, ac, ax, der understøtter 2.4/5/6 GHz bærerfrekvensbånd
• BLUETOOTH 5.3
• Understøttelse af 11ax 160MHz trådløs standard og op til 2.4 Gbps datahastighed

Intel Wi-Fi 6E AX211 (Til PCB rev. 1.2)

• WIFI a, b, g, n, ac, ax, der understøtter 2.4/5/6 GHz bærerfrekvensbånd
• BLUETOOTH 5.3
• Understøttelse af 11ax 160MHz trådløs standard og op til 2.4 Gbps datahastighed

Realtek Wi-Fi 6E RTL8852CE (Til PCB rev. 1.3)

• WIFI a, b, g, n, ac, ax, der understøtter 2.4/5/6 GHz bærerfrekvensbånd
• BLUETOOTH 5.3
• Understøttelse af 11ax 160MHz trådløs standard og op til 2.4 Gbps datahastighed

(Den faktiske datahastighed kan variere afhængigt af miljø og udstyr.)

• GIGABYTE Control Center (GCC) Understøttelse
• *Apps tilgængelige i GCC kan variere afhængigt af bundkort型号. De understøttede funktioner for hver applikation kan også variere afhængigt af bundkort specifikationer.
• Understøttelse af Q-Flash Plus
• Q-Flash understøttelse

• 1 x 128 Mbit flash
• Brug af licenseret AMI UEFI BIOS
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

24.4 x 17.4cm

• Norton Internet Security (OEM-version)
• LAN-båndbreddeadministrationssoftware

• Spændingsdetektion
• Temperaturdetektion
• Fanhastighedsdetektion
• Kølevandstrømningshastighedsdetektion
• Advarsel om blæserfejl
• Fanhastigheds kontrol
• *Om fanhastigheds kontrol understøttes afhænger af den installerede køler.
