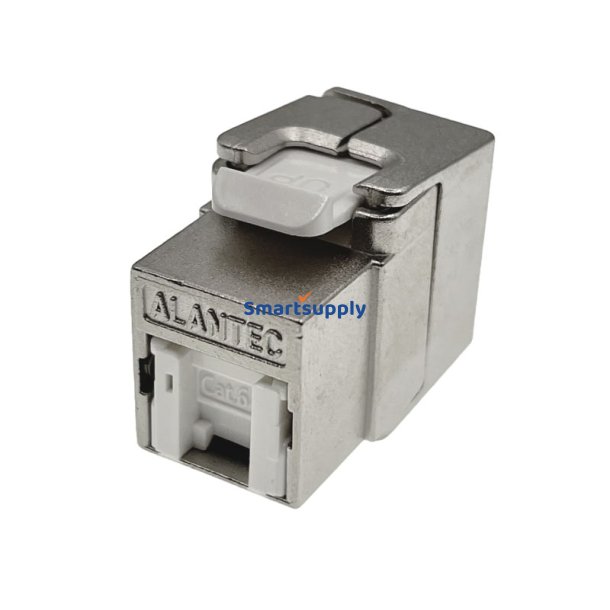

Værktøjsfrie, afskærmede (STP) transmissionskeystone-stik fra ALANTEC bruges til konstruktion af både abonnentpunkter og patchpaneler i indendørs installationer af horisontale og vertikale datakommunikationsnetværk, som er udsat for elektromagnetisk interferens.
Den værktøjsfrie løsning muliggør montering af stikforbindelserne i hele transmissionsvejen uden behov for specielle værktøjer. Installationsprocessen er hurtig og behagelig (ifølge vores erfaring tager installation af sådanne stik 1/3 af tiden i forhold til et standard værktøjsbaseret system).
Efter installatørens præference kan stikkene også afsluttes ved hjælp af den klassiske metode, med et slagværktøj.
Takket være brugen af specielle, universelle fastgøringsmetoder kan stikkene installeres i alle elementer, såsom tomme patchpaneler, væg- og gulvbokse osv.
VIGTIG KONSTRUKTIONSFORDEL: Tilslutning af RJ11, RJ12 telefonstik skader ikke stikket, den speciale konstruktion betyder, at stikkontaktens pins ikke deformeres.
Testet på det uafhængige testlaboratorium INTERTEK.
1
Generelt:
- Kategori: 6A
- Klasse: EA (500MHz standard) med udvidede egenskaber op til 650 MHz / 10 Gbps
- Skærm: ja
- Type: værktøjsfri
Krop:
- Materiale: Zinkstøbning, der opfylder EMC krav i henhold til EN 55022
Stik:
- Holdbarhed i henhold til standarder: > 750 cykler
- Holdbarhed ifølge tests: > 1000 cykler
- Kontakmateriale: phosphorbronze
- Kontaktbelægning: 50 tommer (1,27 m) guldlag på 40 tommer nikkel lag
- Kontaktstyrke: 100 g pr. kontakt
- Frakoblingsstyrke: 50N i 60s
Slotforbindelse:
- Rækkefølge: 568A/B
- Klinge materiale: phosphorbronze med 100 tommer tinlag
- Accepterer ledninger/ledningstræer: 22-26AWG / garanteret 20 genmonteringscykler
- Krop: flammehæmmende plast, UL 94 V-0 compliant
PCB-kort:
- Materiale: 1,6 mm tykt FR4 laminat
Elektriske parametre:
- Maks. strømværdi: 1,5 A
- Isoleringsmodstand: 500 M @ 100 Vdc
- Spændingsmodstand: 1000 Vac RMS @60Hz i 60s
- Kontaktmodstand: 20 m
- IDC kniv modstand: 2,5 m
PoE strømforsyning:
- Type: PoE, PoE+ / 802.3 at type 2
Temperaturområde:
- Lagring: -40oC til +70oC
- Drift: -10oC til +60oC
Fugtighed:
